Avis et Test du Graveur Laser Ortur Laser Master 3

Réservés aux entreprises jusqu’à il n’y a pas si longtemps , les graveurs lasers se démocratisent et peuvent intéresser pas mal de monde désormais .. Les createurs , petit artisants qui leur permettra de graver leurs oeuvres ou de creer des objets … Mais aussi chez les particuliers qui veulent pouvoir faire de meme ..
Geekbuying nous a proposé de tester le graveur ORTUR LASER MASTER 3 … De la marque ORTUR très réputée en la matiere .
Etant vraiment novice en la matiere du gravage laser , je vous propose donc mon test et ma decouverte de ce graveur …

Graveur Laser Ortur Laster Master 3
379€

Le Graveur ORTUR LASER MASTER 3

Ce graveur laser annonce donc les caractéristiques suivantes : une puissance de laser de 10 watts une surface de travail qui peut aller jusqu’à 400 x 400 mm( voire meme plus avec un kit optionnel) , une vitesse de gravure jusqu’à 20000mm/min , focale de 0,05 x 0,1 mm , assistance à air …
Connexion usb , wifi …
L’appareil pese 6.5 kgs.
la possibilité de lui adjoindre de nombreux accessoires notamment un extracteur de poussiere , accessoire pour graver les appareils cylindiques ou ronds …

Dans la boite et assemblage du graveur

Le graveur Laser Master 3 , est livré complétement démonté dans un assez grand carton… Avec donc pas mal d’éléments tous séparés … Et avec l’ensemble de l’outillage pour les fixer..
Outre les elements proprement dit du graveur , on trouve donc le carton une documentation multi langue , des lunettes de protections ,une clé usb (avec une carte micro sd à l’interieur ) ainsi que quelques petites planchettes de materiaux en bois notamment pour faire des gravures.

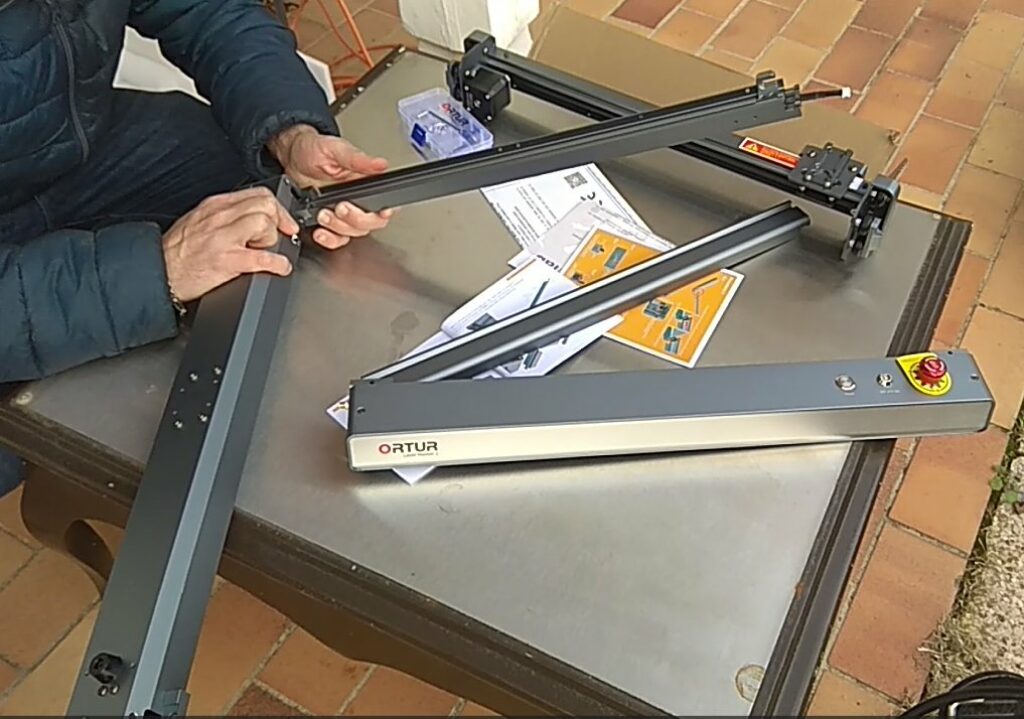

lasermaster 3 montage
le debut de l’assemblage et finalement ce qui m’a pris le plus longtemps .. assembler la partie du fond avec la partie laterale en faisant passer le cable dans celle ci..

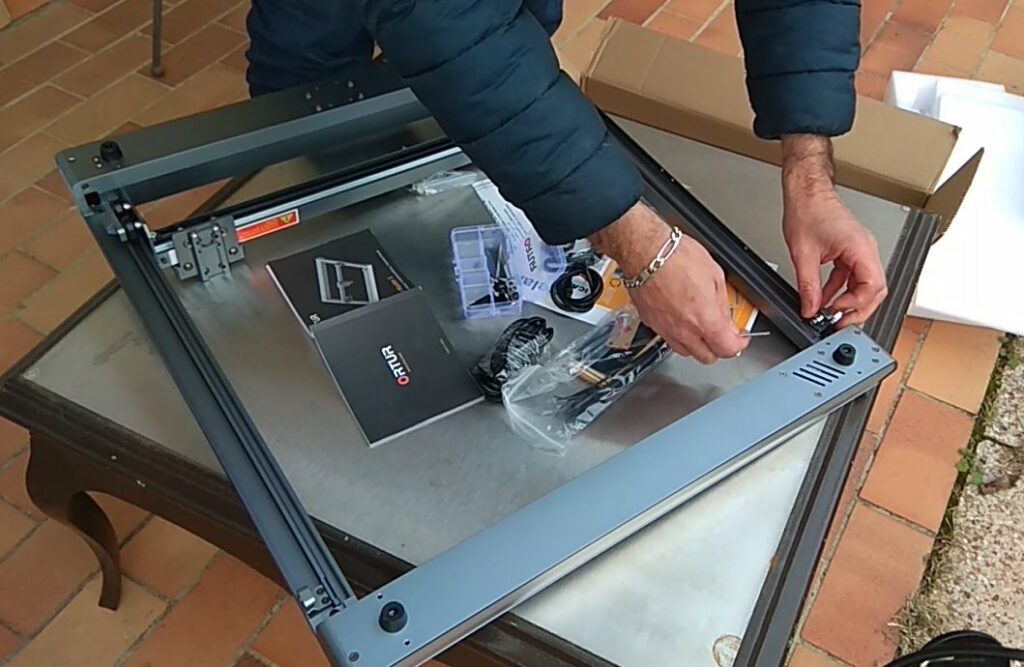

laser master montage 2



La premiere étape va donc consister à l’assembler , ce qui n’a pas été aussi simple pour moi que cela aurait du l’etre ,( la documentation – en français parmi d’autres langues – n’etant pas aussi precise qu’on aurait bien voulu qu’elle le soit )… (je decouvre apres avoir tout monté que dans la clé usb fournie avec il y a des explications sur le montage et un lien vers une video officielle de Ortur expliquant le montage (https://www.youtube.com/watch?v=pzp639Es27c ) .. j’aurais gagné pas mal de temps à la regarder avant ..
Notamment pour la premiere étape on on doit visser les parties , qui composent le cadre ,il m’a fallu un moment pour me rendre compte , il fallait rentrer un peu le cable d’où il sortait , pour que l’on arrive à positionner correctement les deux elements pour pouvoir les visser …
Ensuite , quand on fixe le coté opposé on se rend compte que le cable que l’on a fait glisser dans le coté lateral , semble etre à l’envers , le connecteur avec le détrompeur , se presentant dans le mauvais sens..
J’ai donc rédemonté pour verifier si cela etait normal , mais c’etait bien le cas .. Et en fait pour faire la connexion on va donc retourner le cable pour le brancher sur le connecteur ..

image viber 2023 02 20 13 02 04 439
bizzarement il faut tourner le cable pour le connecter


Pour resumer , les etapes de montage du graveur Ortur laser master 3 sont donc les suivantes:

1- assemblage de 3 parties du cadre (le coté avec l’interrupteur et les 2 cotés lateraux )
2-insertion de la traverse motorisée et sur laquelle sera le laser ..
3-Ajout des roues fixes pour les courroies d’entrainement
4-Assemblage de la 4eme partie du cadre ..
5-Ajout des deux courroies d’entrainement et ajustage de la tension
6-Fixation du laser
7-Connection du systeme de cablage..
8-Ajout de l’antenne wifi …

Une fois cela fait il faudra placer dans le port carte mémoire , la carte micro sd qui se trouve dans la clé usb fourni … ( apres avoir sauvegardé le contenu sur son ordinateur.. car on aura besoin d’une partie de son contenu ) …
On branchera ensuite l’alimentation du graveur afin qu’il s’initialise en mettant en jour son systeme avec certaines données de la carte mémoire ..

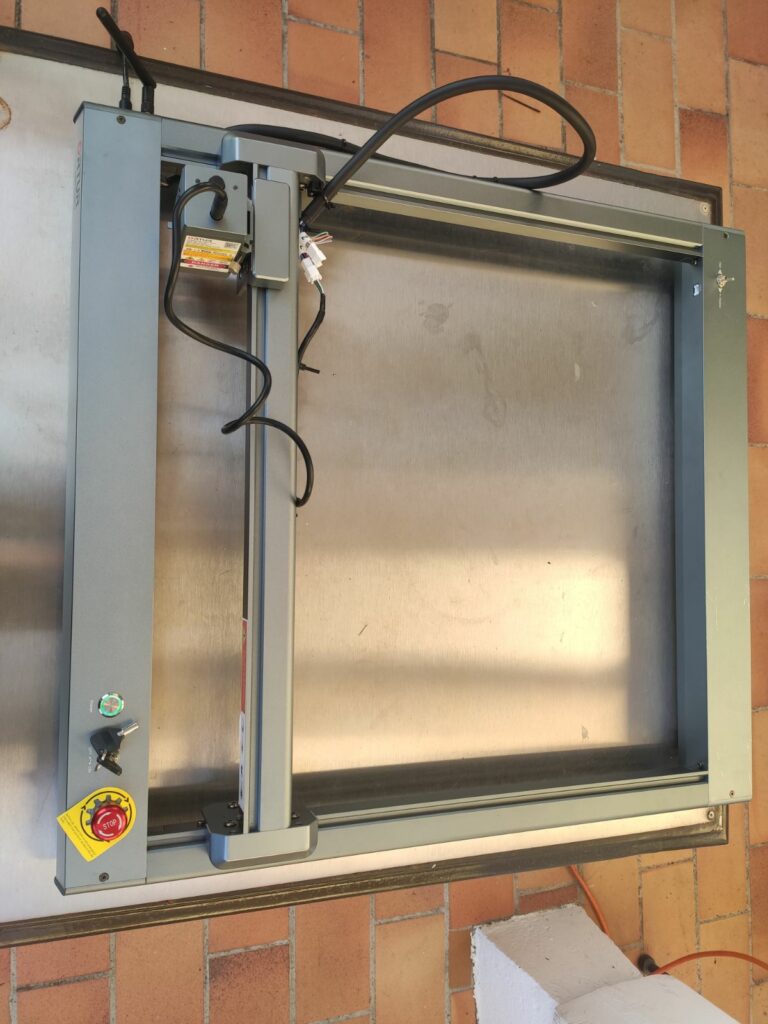

graveur
le graveur une fois monté

Pour une description rapide de l’ensemble pret à l’emploi, on se trouve donc en presence d’un graveur qui occupe un espace de 65 x 59 cm ( voire meme 65 x 63 si on tient compte de l’antenne wifi) .
Sur la partie superieure avant , il y a un bouton poussoir de mise en marche , un interrupteur à clé , et aussi un bouton d’arret d’urgence. La securité n’a donc pas été oublié.
Sur le coté gauche à l’avant toujours ,l’antenne wifi , la prise d’alimentation à coté de laquelle se trouve un port usb ..
Derriere la face avant on trouve aussi le port micro sd, un bouton reset , et un bouton de reboot.
Sur la partie arriere , on peut voir un connecteur YRR et un interrupteur YRR/Y Motor … Connecteurs et interrupteur pour passer du mode standard , au mode gravage sur un support cylindrique à l’aide de l’accessoire correspondant que l’on peut acquérir en option.

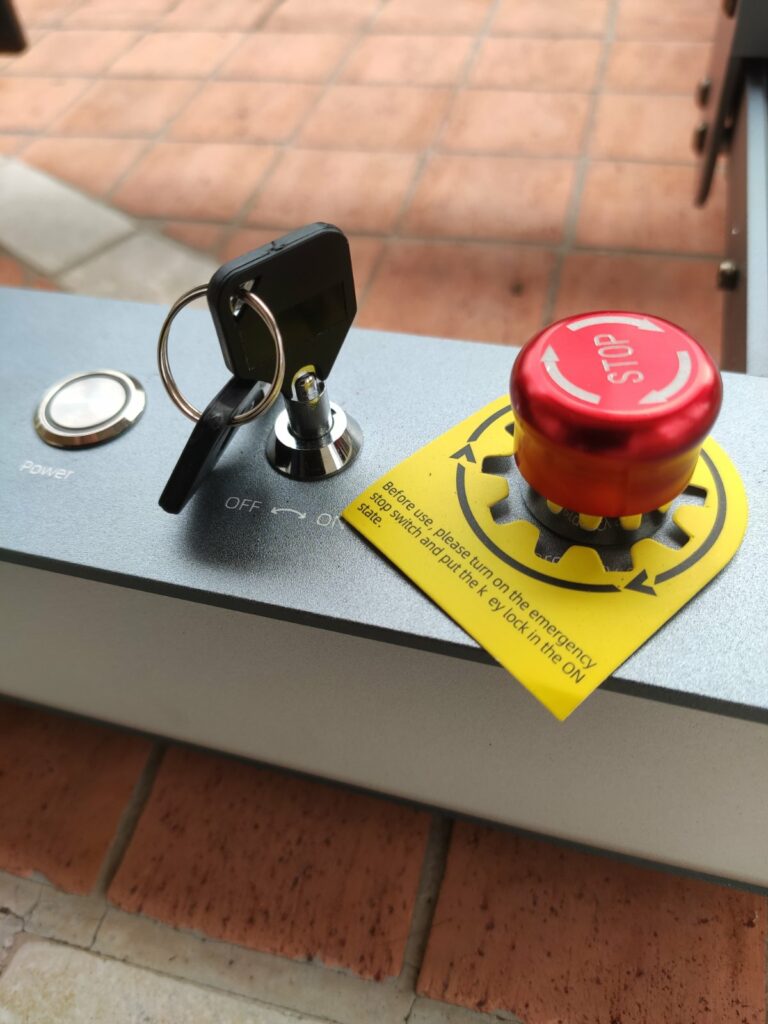

bouton
le bouton de mise en marche , l’interrupteur de verrouillage , et le bouton d’arret d’urgence

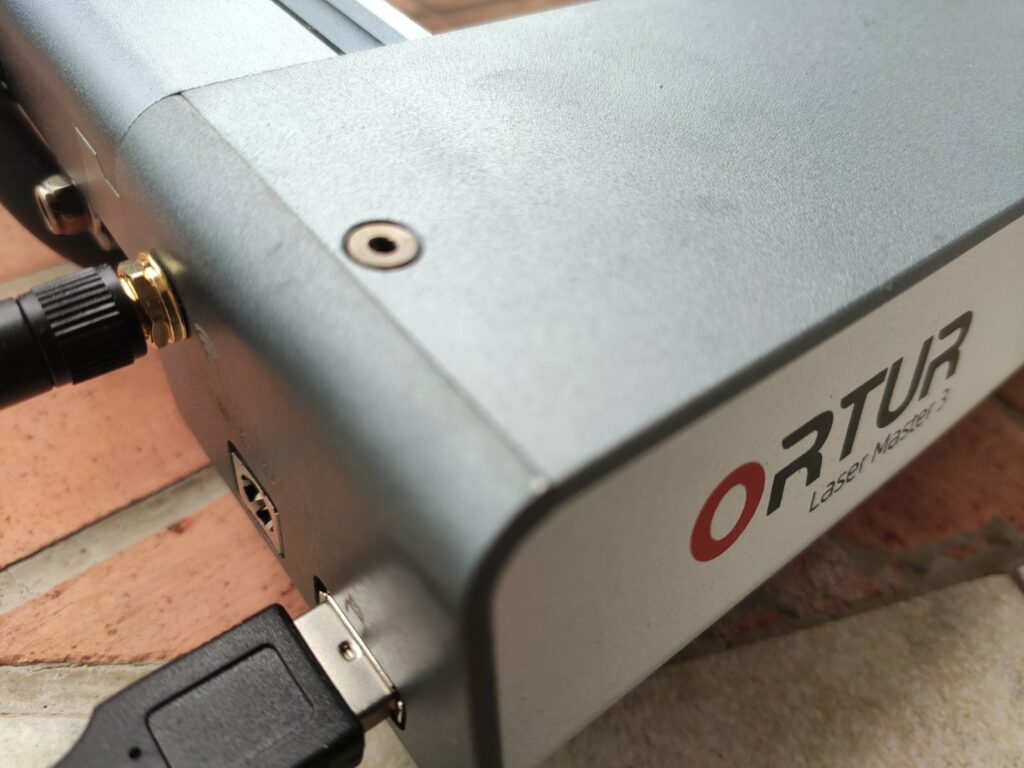

connecteur cote
port usb sur le coté à coté de l’antenne wifi

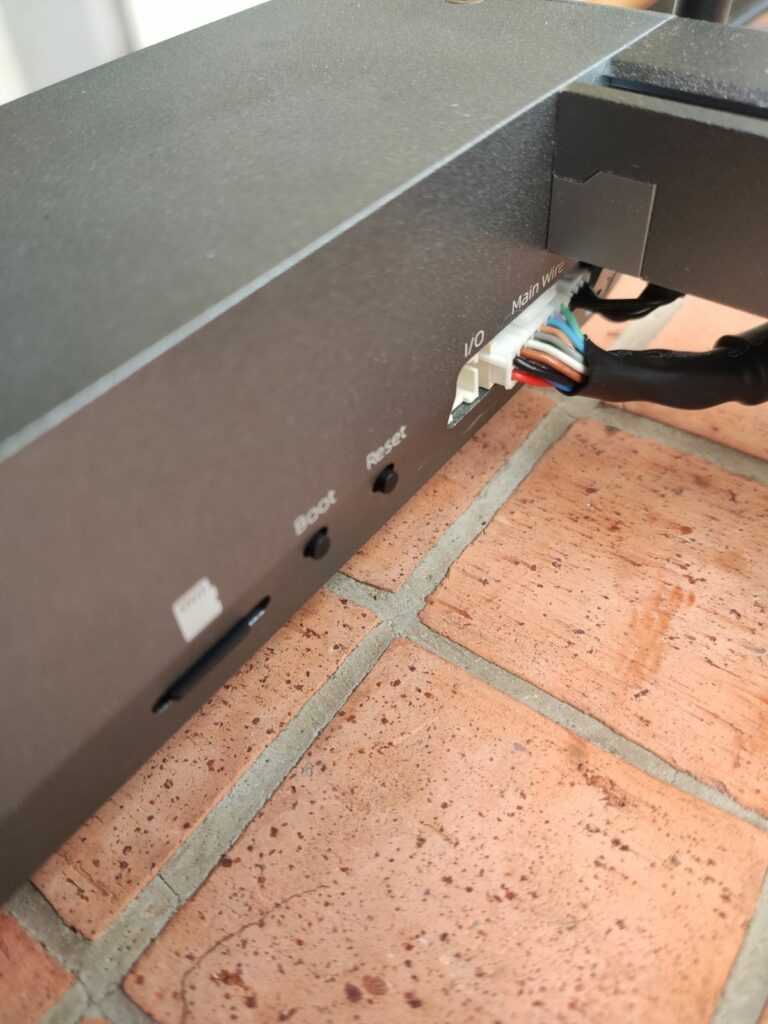

connecteur arriere face avant
à l’arriere du panneau avant le port micro sd , bouton reset , reeboot

Ce que j’ai remarqué tout de suite , c’est que le graveur est assez bas , et donc il faudra géneralement le surélever pour pouvoir mieux travailler ..Surtout qu’il faudra aussi generalement placer une protection sous la surface de travail , si on ne veut pas endommager le plan de travail au dessous ( table , bureau ) ou meme pour ameliorer la coupe (en utilisant un dessous en nid d’abeille ) .
Dans mon cas , j’ai mis une planche supplementaire sous l’espace de travail ..
Pour avoir donc le graveur plus haut , Ortur propose des pieds pour le LaserMaster3 mais assez chers quand meme (60-70€).. Sinon on peut trouver des solutions plus économiques comme celle que j’ai employé en attendant de trouver mieux.

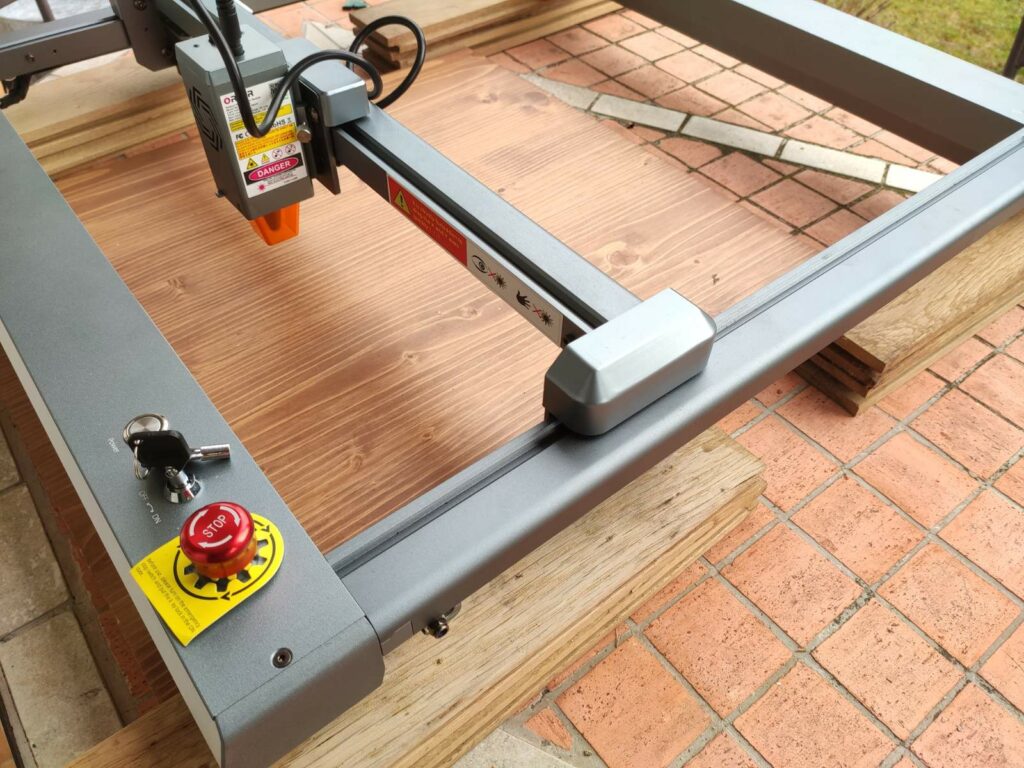

legraveur sureleve
En attendant de trouver mieux j’ai surelevé le Lasermaster3 avec des lattes de parquet

L’autre chose importante à penser chaque fois que l’ont va utiliser le graveur , se trouve au niveau du bloc laser , ce sont les deux elements permettant de regler sa hauteur .. Un guide dépliable qui permettra de d’ajuster la hauteur au mieux , et la vis de réglage permettant donc de positionner la laser au bon niveau ..

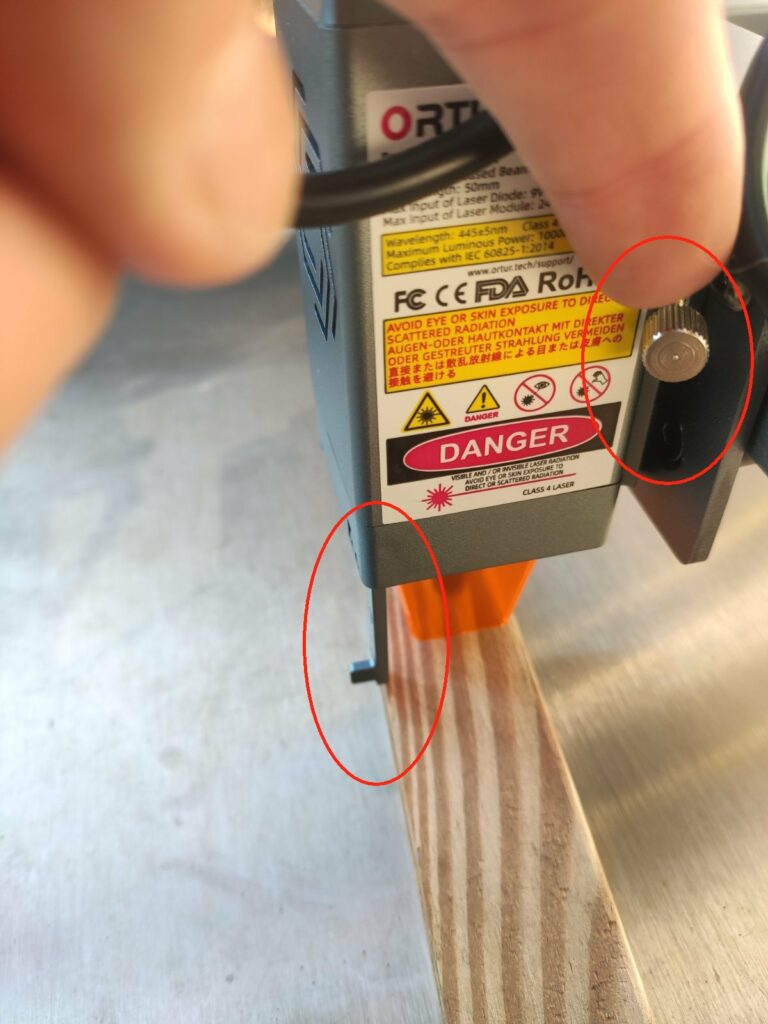

lasermaster reglage hauteur 2
on utilisera donc la vis et le guide pour positionner le laser à la bonne distance

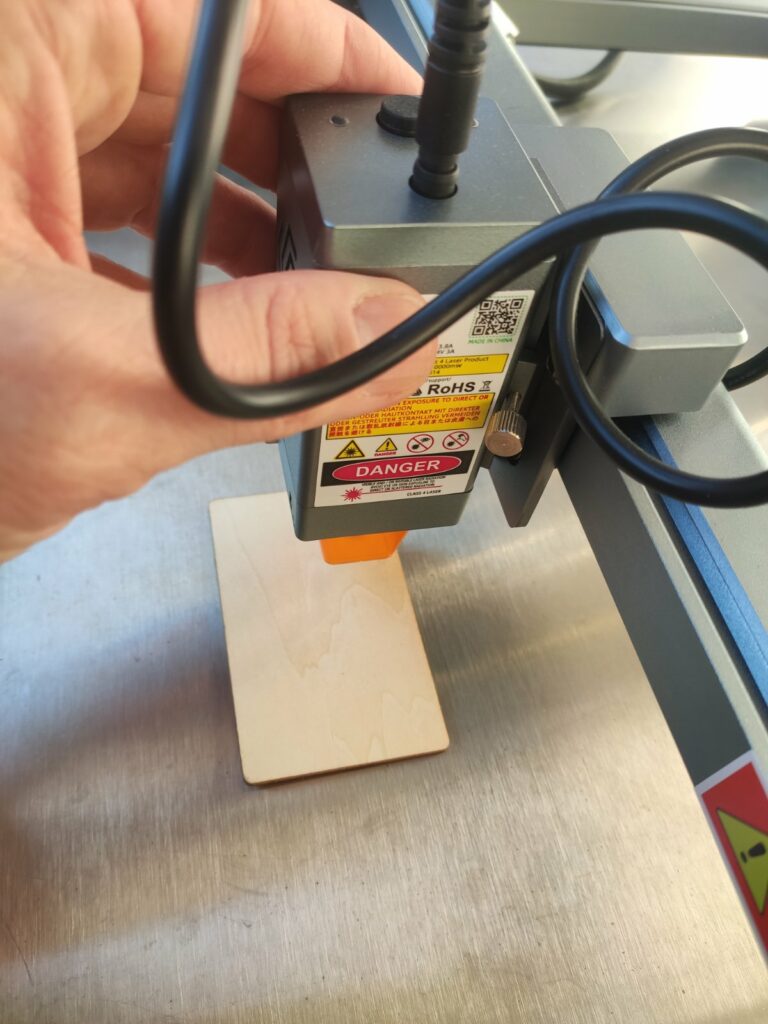

image viber 2023 02 20 12 59 46 470
si le support est moins epais et donc plus bas il faudra donc descendre le laser

Utilisation du Laser Master 3

Il y a plusieurs possibilités pour utiliser et faire fonctionner le graveur Laser Master 3 d’ORTUR .. Avec une application sur smartphone (Laser Explorer ) , avec une application sur ordinateur ( LaserGbrl gratuit ou encore avec LIGHTBURN qui lui est payant mais bien plus puissant) . A noter que l’on peut aussi controler et parametrer le graveur à partir d’une interface sur son navigateur web en tapant l’adresse ip de l’appareil sur le réseau..

Avec l’application Laser Explorer

Pour paramétrer le graveur et notamment le connecter avec le réseau wifi , les explications indiquent de le faire avec l’application LASER EXPLORER (en fait on pourrait aussi le faire avec l’application windows LaserGbrl mais le plus simple c’est avec laserexplorer )..

C’est assez simple à condition de s’assurer que le smartphone est bien connecté sur un reseau wifi 2.4 ghz .. Le meme qui sera utilisé par le graveur ..
Dans l’application on va donc choisir le modele de graveur , on saisi le mot de passe du reseau wifi , et cela va parametrer et connecter le graveur …

Laser Explorer bloqué à 40% lors de la phase de connexion avec l’ORTUR LASERMASTER 3 ? si lors de l’opéraiton laser explorer reste bloqué à 40% c’est qu’il y a un probleme avec le wifi : soit le mot de passe n’est pas bon , soit il y a un probleme notamment avec un reseau double bande 2.4/5ghz avec le smartphone connecté en 5ghz et cela pose probleme …

Pour ma part avec ma Freebox , il n’y avait qu’un seul reseau wifi double bande 2.4/5ghz et mon smartphone se connectait en 5ghz ce qui fait que je n’arrivais pas à faire le parametrage , j’ai donc du dissocier les reseaux wifi 2.4 et 5ghz de ma freebox pour resoudre le probleme , afin d’avoir deux reseaux et pouvoir connecter le smartphone sur le reseau 2.4ghz le meme que celui que doit utiliser le graveur laser .

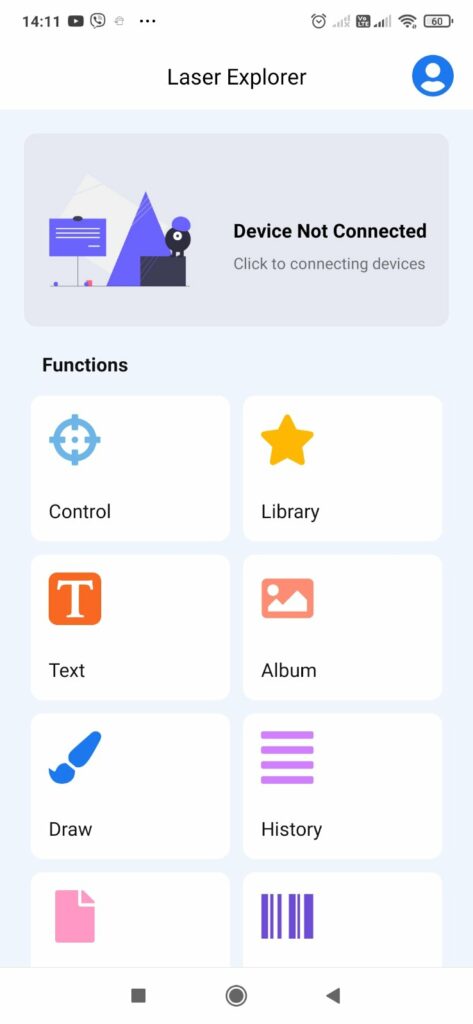

laserexplorer devicenonconnecte ecranprinci
dans laserexplorer on va donc cliquer en haut

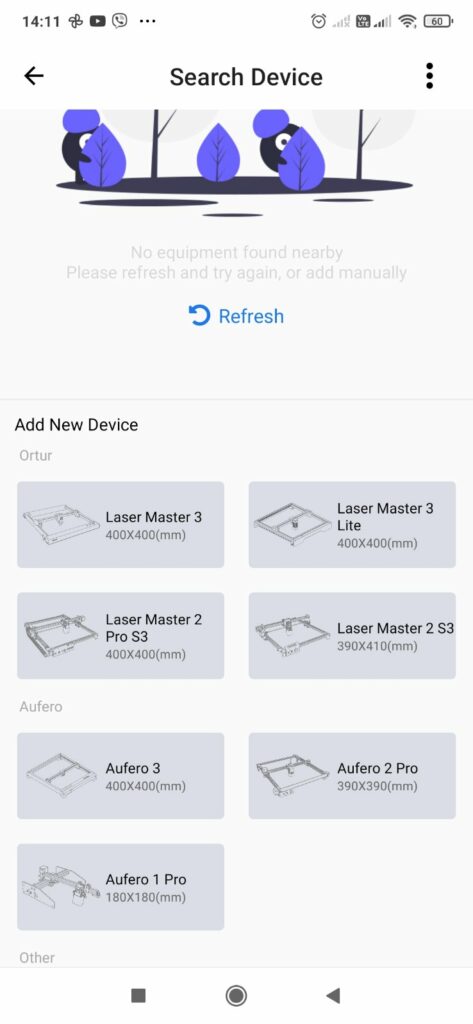

laser explorer selection appareil
on va selectionner le modele lasermaster3

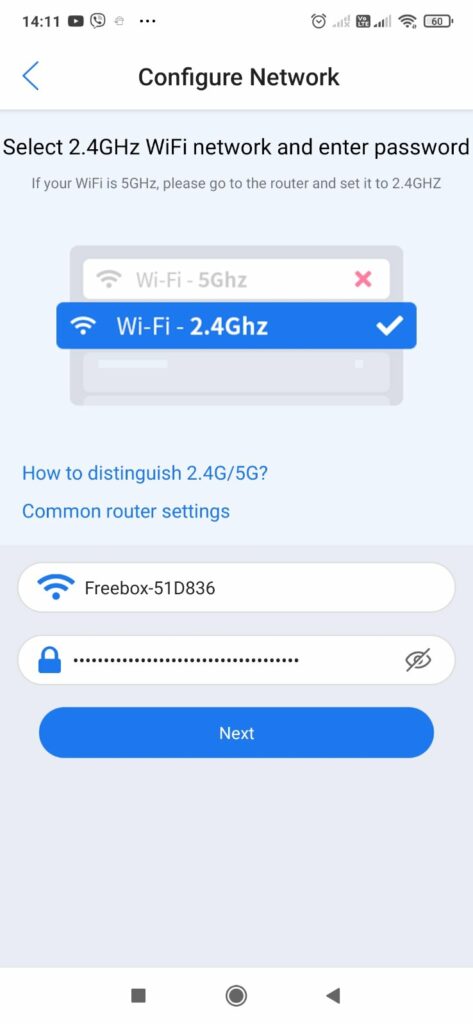

laserexplorer selection reseau
on va indiquer le mot de passe du reseau wifi

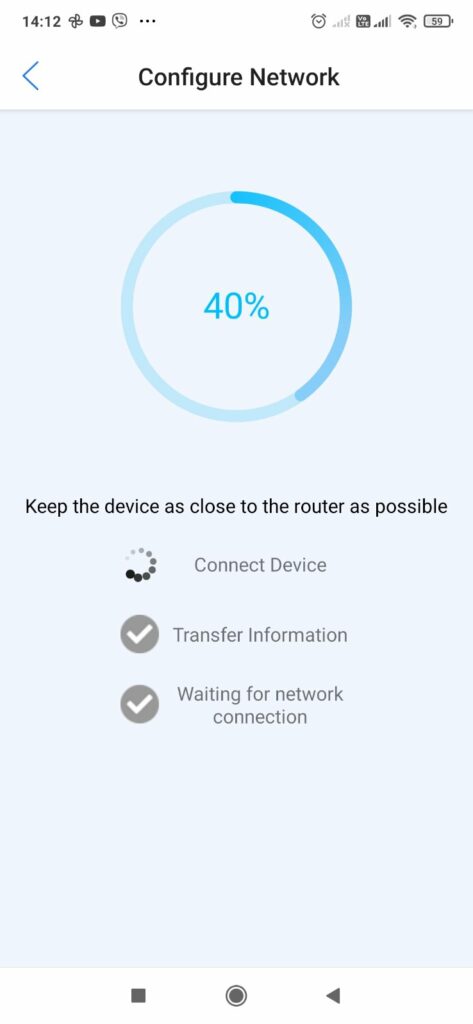

laser explorer 40 pourcent
Si l’opération se bloque à 40% c’est sans doute parce qu’il y a un pb avec le wifi ( smartphone en 5ghz par exemple ) , ou que le mot de passe n’est pas bon

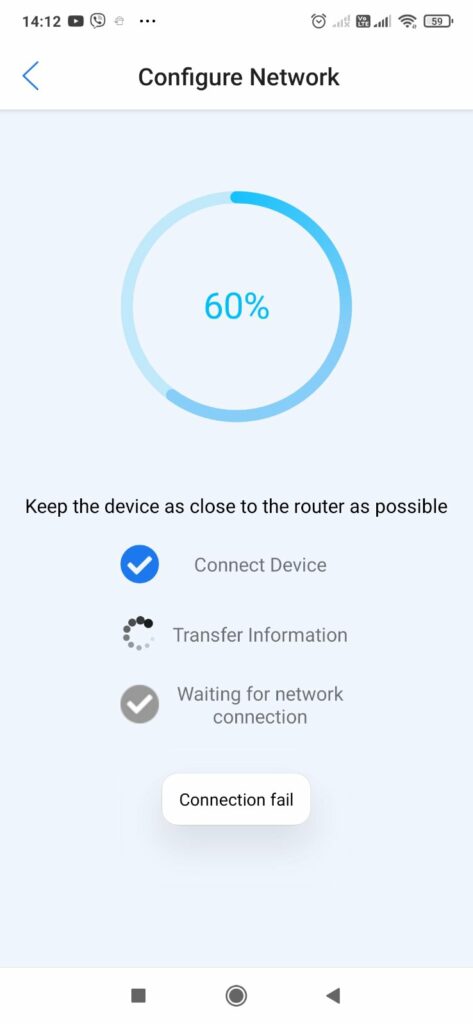

laser explorer 60 pourcent
si c’est bon , l’opération se poursuit

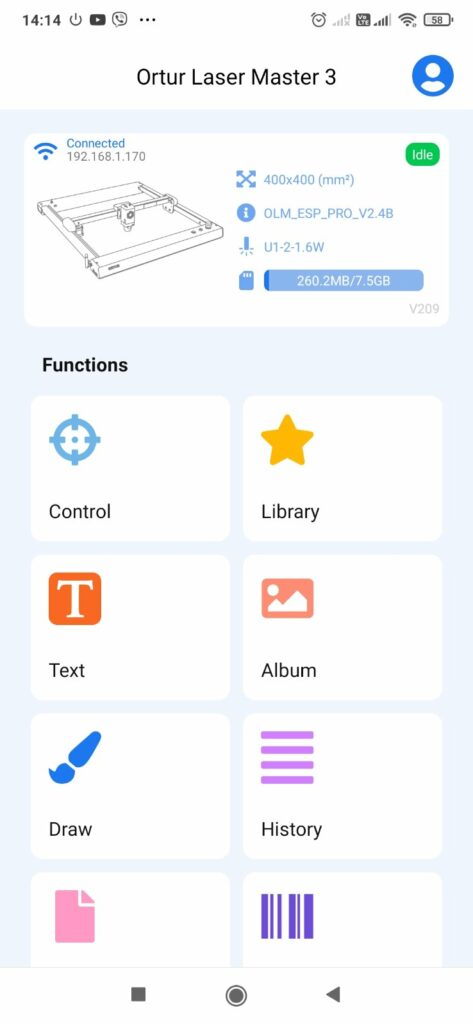

laser explorer connecte
Et on aura le lasermaster bien connecté et on peut voir l’ip qui lui a été attribué

A noter qu’une des premieres choses à faire dans laserexplorer après avoir connecté le laser est de modifier le type de tete laser dont est équipé l’appareil .. En effet par défaut il est indiqué qu’il s’agit d’un modele 6W ce qui n’est pas le cas puisque l’on est en présence d’une tete de 10w .. Si on ne le fait pas , ca doit sans doute jouer sur le resultat car laserexplorer va donc sans doute au laser demander plus de puissance que necessaire.

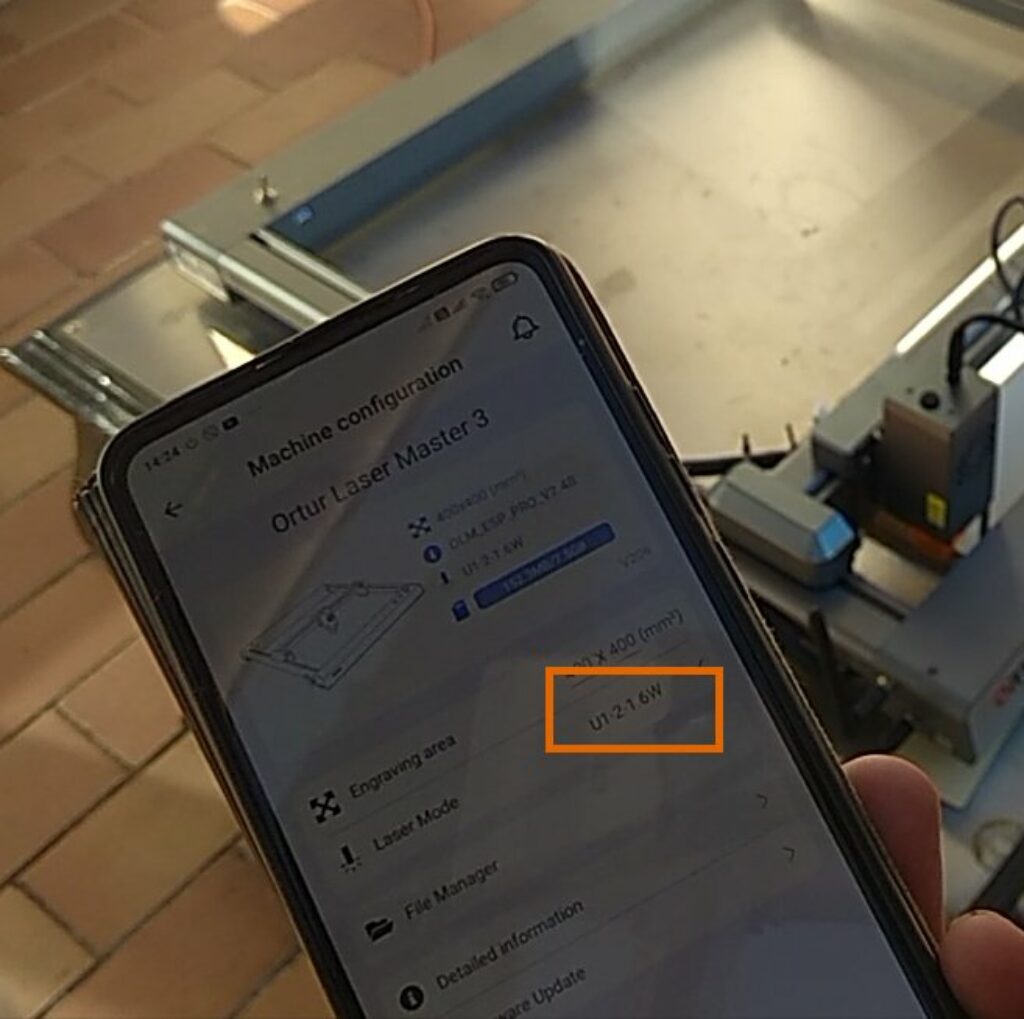

lasermode
par defaut quand on se connecte au lasermaster3 , le modele de tete laser n’est pas le bon

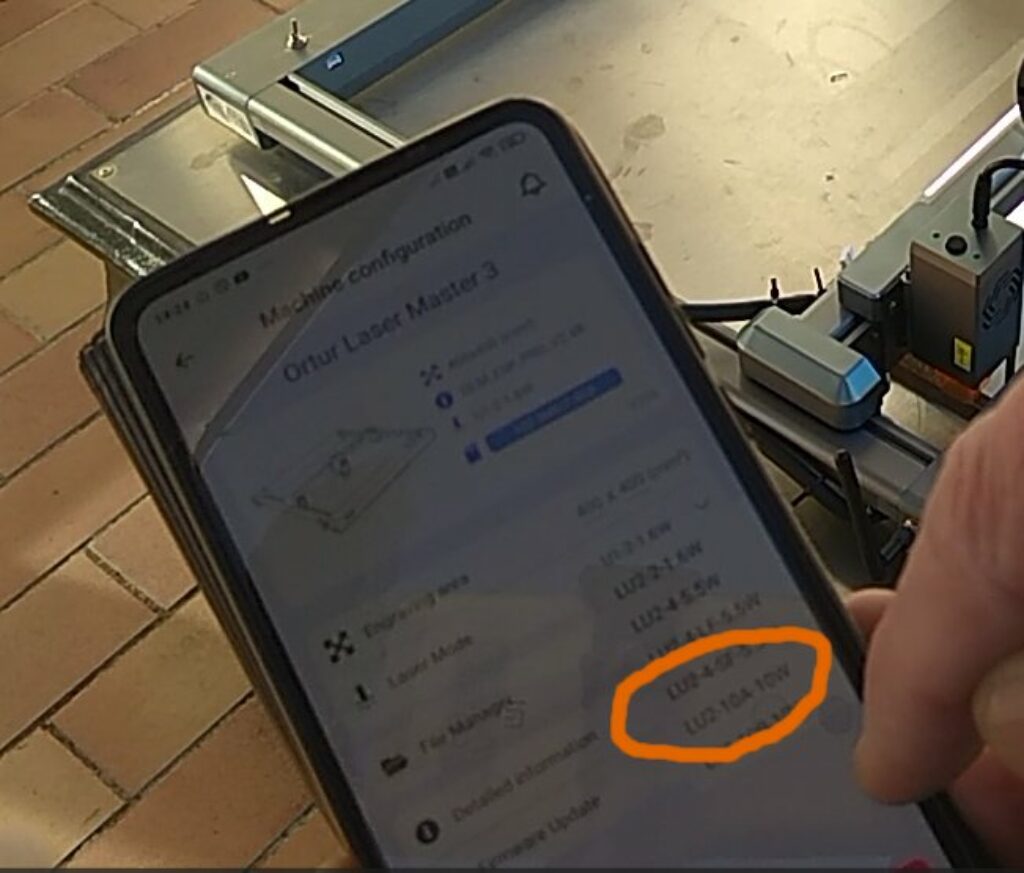

lasermaster modele 10w
il faut donc cliquer sur le modele et changer et choisir le modele LU2-10A-10W (comme c’est indiqué sur la tete du laser)


L’application LaserExplorer permet de graver de nombreuses choses
. Texte que l’on saisi
. image ou photo que l’on selectionne dans son smartphone
. Dessin que l’on peut creer sur l’ecran
. Puzzle dont on definit le nombre de pieces et dans lesquelles on peut inserer une photo ou image de fond
. Codes barres : 1D ou QrCode dont on saisira la valeur

Elle permet aussi de piloter manuellement le laser , avec un joystick a l’écran et des boutons de mise en marche , d’arret , de reglage de la puissance ..

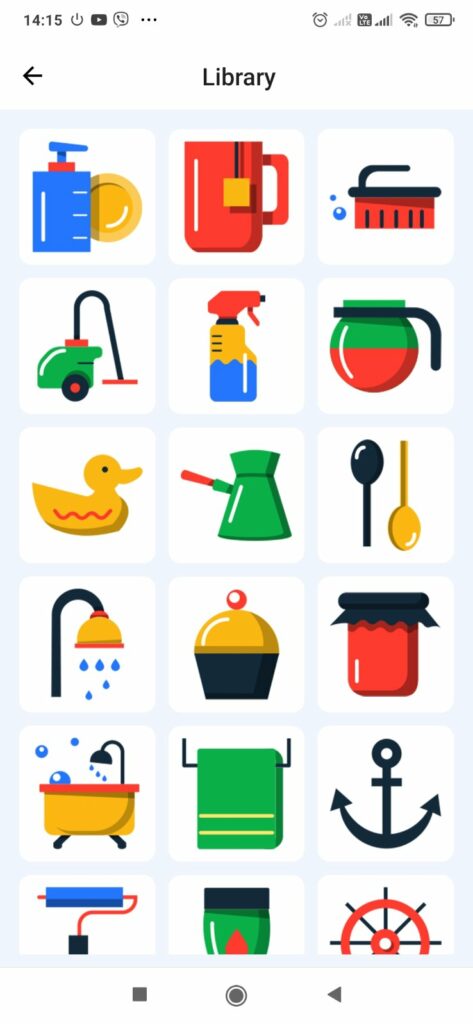

laser explorer modele
on peut graver des symboles parmi tout un choix

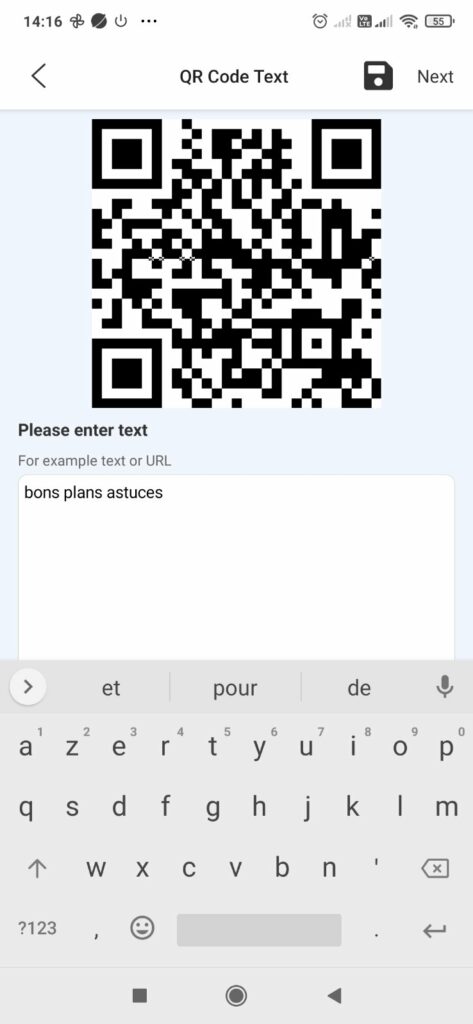

laser explorer code barre
des qr code ou des codes barres 1D

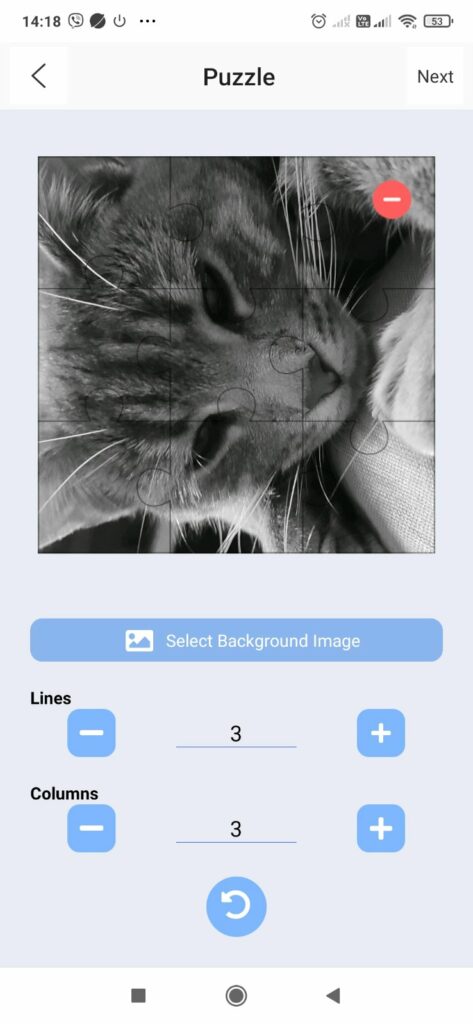

laser explorer puzzle
des puzzles avec ou sans fond

Pour les textes , images , symboles , il est tres facile à l’écran de deplacer , de redimensionner ce que l’on va imprimer ..
Le bouton preview est tres utile pour voir la zone sur laquelle va intervenir le laser , pour donc faire les positionnements

Dans les fichiers fournis avec laserexplorer , il y a un fichier de matrices de test de gravure qui va permettre de voir les effets suivant les variations de parametres vitesses et puissance .. En faisant graver ce document sur chaque type de materiaux que l’on va utiliser , on aura ainsi une idée tres précises des reglages à employer suivant le résultat que l’on desire obtenir.
tres interessant pour faire ses reglages ensuite ..

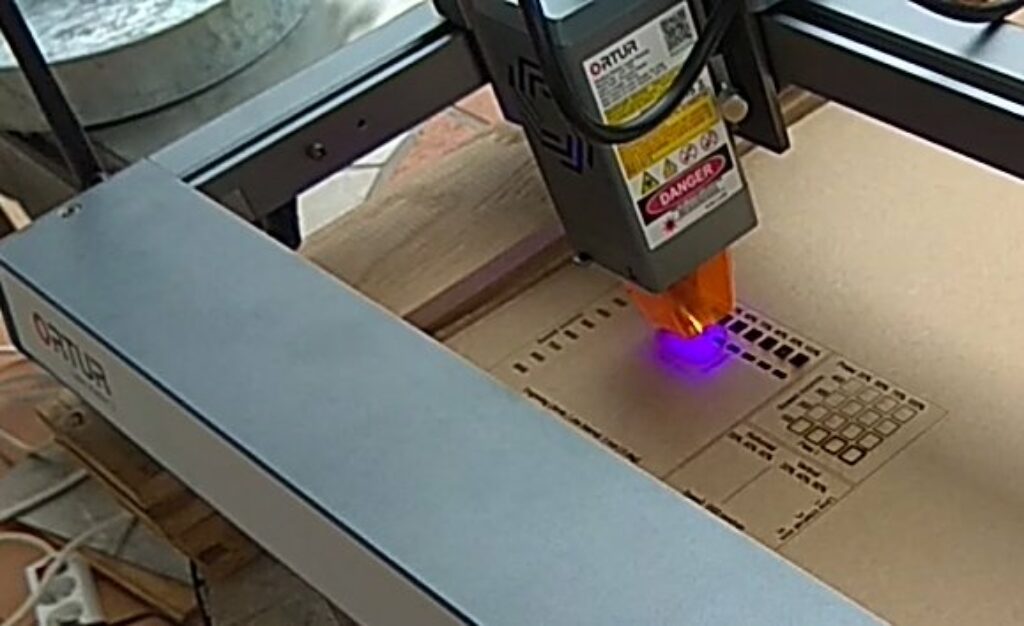

gravage matrice


En effet suivant la puissance , la couleur du gravage est differente ..

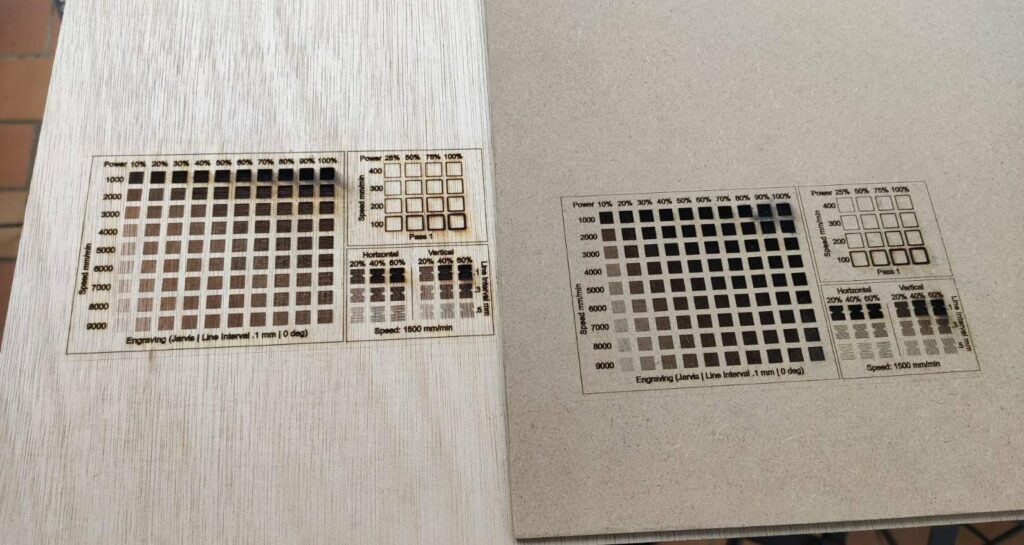

matrice test
l’impression des matrices de tests sur un panneau de contre plaqué 6mm et un panneau hdf de 3mm…

Avec le logiciel LaserGbrl

On va donc installer le logiciel LaserGbrl que l’on recupere sur la page https://lasergrbl.com/download/ ..
Le logiciel gere la communication avec le graveur avec le port usb , ou en wifi …
Si on lance la connection en usb , le logiciel indique qu’on peut aussi faire celle ci en wifi et propose d’indiquer les parametres pour cela …
LaserGbrl permettra ensuite de charger des modèles, des images à partir desquelles on pourra soit graver soit couper …

LaserGbrl supporte pas mal de format de fichier en chargement , notamment les fichiers vectoriels svg que l’on trouve facilement sur internet et certains qui correspondent à des objets à construire ..

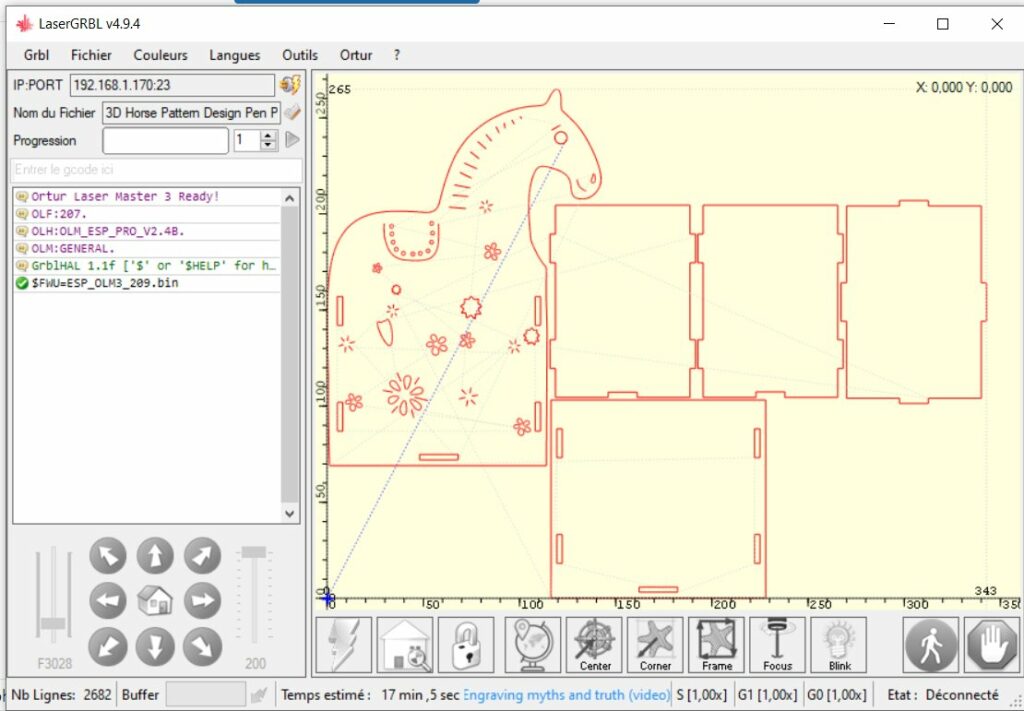

lasergbl cheval
Avec lasergbl on peut charger des fichiers svg que l’on trouve facilement sur internet

Avec LaserGbl on peut charger des fichiers vectoriel svg mais on ne pourra pas les modifier .. Toutes les lignes seront à priori traitées de la meme façon ( en gravure , ou coupage , avec la meme puissance et vitesse )
Tout comme avec lasergbl avec le bouton « frame » on pourra voir avant la gravure , la zone qui va etre traitée afin de pouvoir s’assurer du bon positionnement de l’objet à graver .

Avec le logiciel LightBurn

Si on veut faire des choses plus efficacement et plus facilement sans etre obligé de jongler entre plusieurs applications, il faudra utiliser le logiciel lightburn .. En effet avec celui ci on pourra créer , modifier directement des modèles, on aura la possibilité de graver et de couper dans un meme modèle ..
De graver des élemetns avec des puissances differentes … avec la présence de calques …
On pourra aussi acceder à certains fonctions tres utiles comme la conversion d’image bitmap en vectoriel …
Lightburn est un logiciel payant , on a une periode d’essai gratuite de 30 jours , mais ensuite il faudra acquérir la licence de 60€

La reconnaissance du LaserMaster3 avec lightburn n’a pas posé de probleme .. J’ai procédé à un parametrage manuel , en indiquant l’adresse ip de l’appareil.

Pour Lightburn , dans la clé usb fournie avec le graveur il y a un tableau excel indiquant les valeurs theoriques à utiliser pour graver ou couper en fonction du type de support .

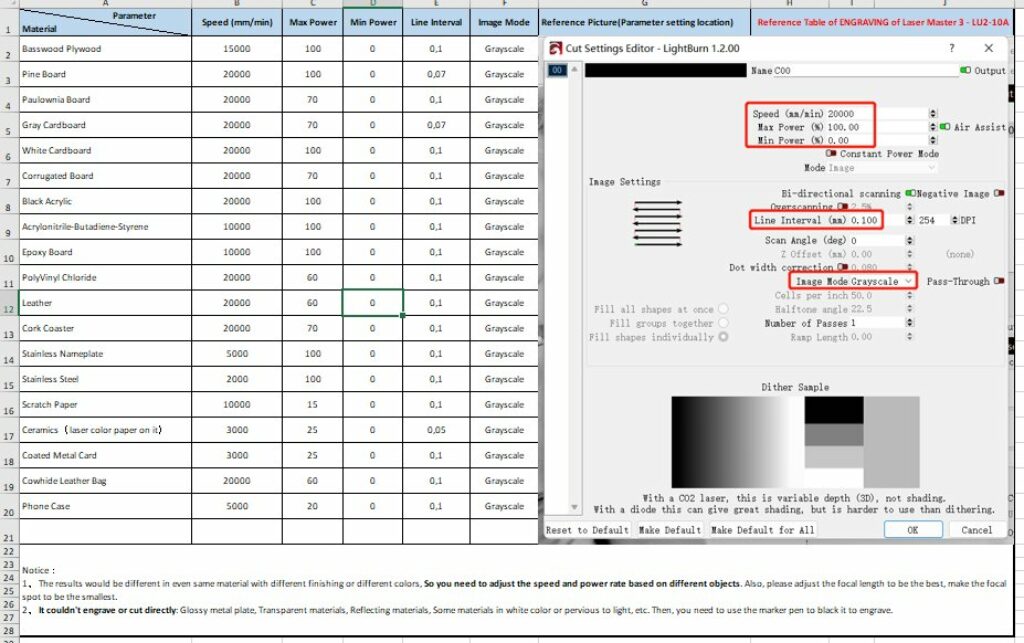

lightburn graver
les parametres pour graver

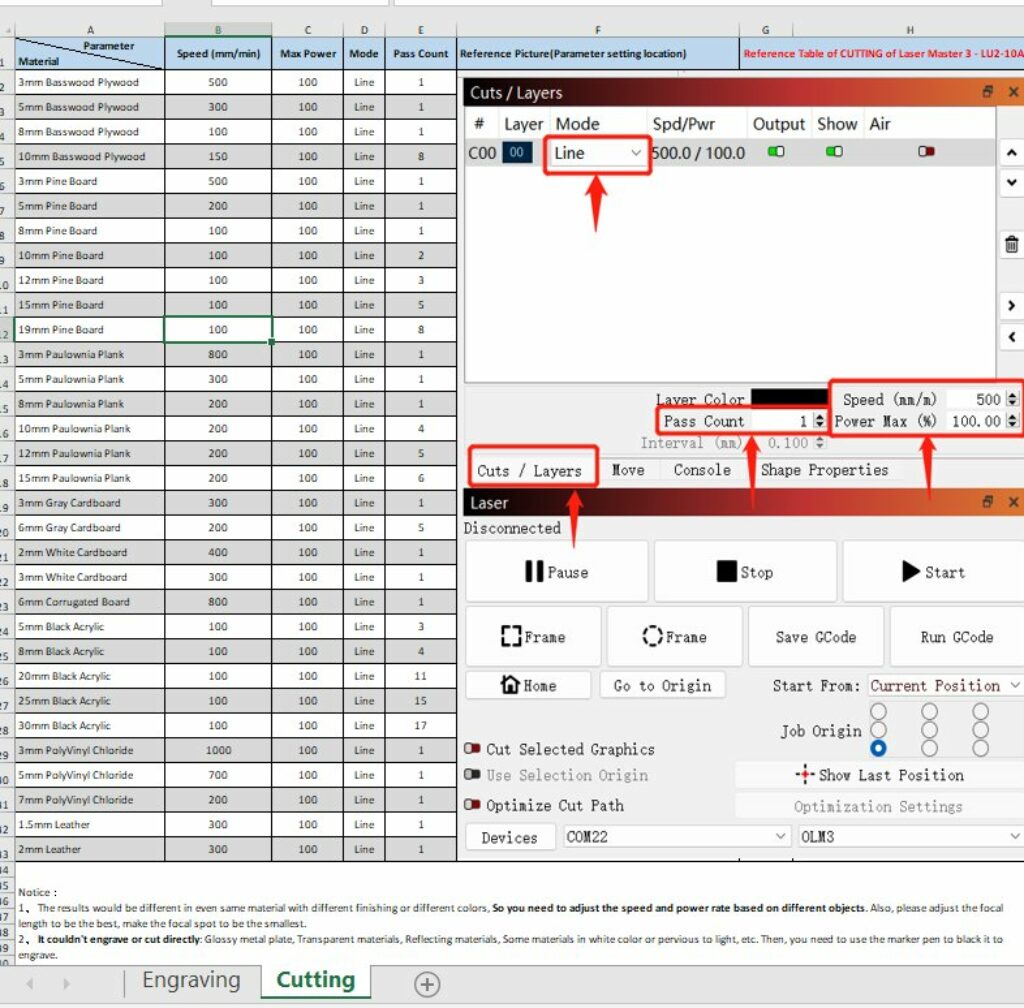

lightburn couper
les parametres pour couper

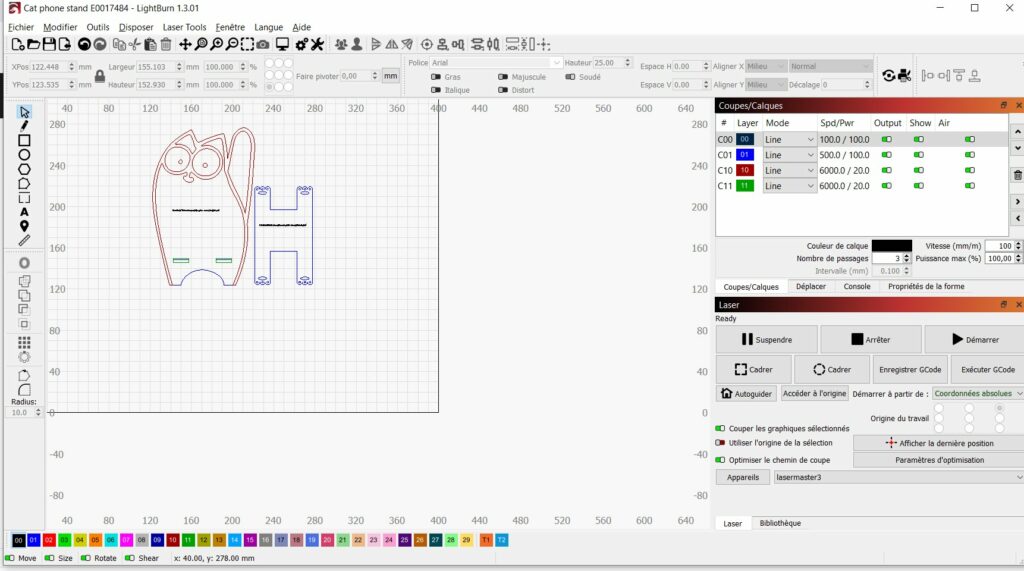

light burn hibou
Avec lightburn , les differentes couleurs correspondent à des calques , les lignes suivant leurs couleurs peuvent donc avoir des parametres de gravures differents ( puissance , vitesse … ) et cela peut etre facilement modifié ..

Le contrôle par l’interface du LaserMaster3 sur navigateur web

On peut aussi faire un certain nombre de chose avec l’interface web .. Une fois le graveur connecté au reseau , il suffit en effet de saisir son adresse ip depuis le navigateur d’un appareil sur le meme reseau pour acceder à l’interface .. Cela est possible meme si l’appareil est utilisé par l’application sur smartphone ou une application sur ordinateur .
Il sera demandé pour y acceder de saisir un identifiant et mot de passe (admin / admin par defaut ) ..
L’interface permettra d’acceder aux parametres de la machine , mais aussi de piloter manuellement le laser ..
Il est possible aussi de lancer la gravure de modeles qui ont été précédemment gravés .. Avec l’acces à l’historique des fichiers .nc ( g-code ) des précédents travaux . On peut donc si on le souhaite sélectionner l’un de ces fichiers et le relancer ..
Il est possible également d’envoyer directement des commandes au graveur ce qui peut etre utile en cas de mise en alarme de celui ci ..

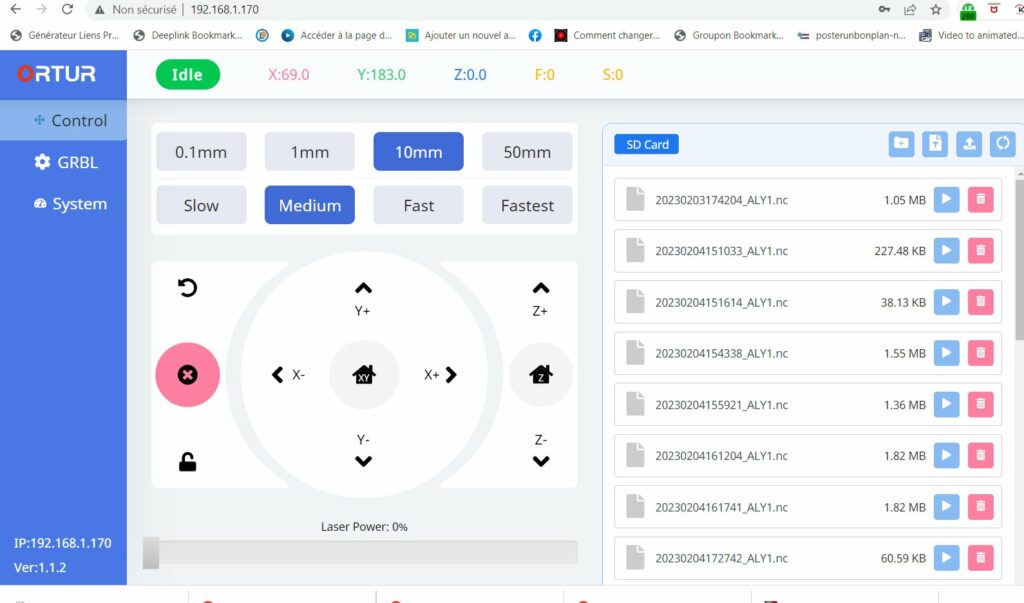

controle web
Avec l’interface sur le navigateur on peut diriger manuellement le laser , mais aussi relancer des gravures depuis des fichiers g-code des precedents travaux

La gravure et les résultats

La gravure va durer plus ou moins longtemps suivant la complexité du projet , mais aussi du type de support utilisé et donc des parametres qui y sont associés .. Car plus le materiau du support est dur , plus la vitesse doit etre lente qu’il s’agisse de le graver ou de le couper.. Il faudra parfois meme parametrer plusieurs passages pour faire une découpe.

J’ai fait different test donc avec differents supports : les planchettes fournies , du carton, de panneau hdf 3mm , du contre plaqué 5mm , du metal et meme un cailloux…
Sur le bois , le gravage s’effectue sans probleme , par contre sur le métal à priori ca ne fonctionne pas . Par contre si on met une couche de qq chose sur le metal , par exemple de l’adhesif et que l’on fait la gravure , ca va marquer le metal , et meme en retirant l’adhesif , le marquage restera ( sans doute pas definitivement )..
Pour la coupe sur le carton pas de probleme , par contre pour les autres supports que j’avais (en dehors des planchettes de balsa fines qui etaient fournies ) cela necessitait plusieurs passages . Car mon bois semblait trop dur ou trop epais pour etre fait en un seul passage.

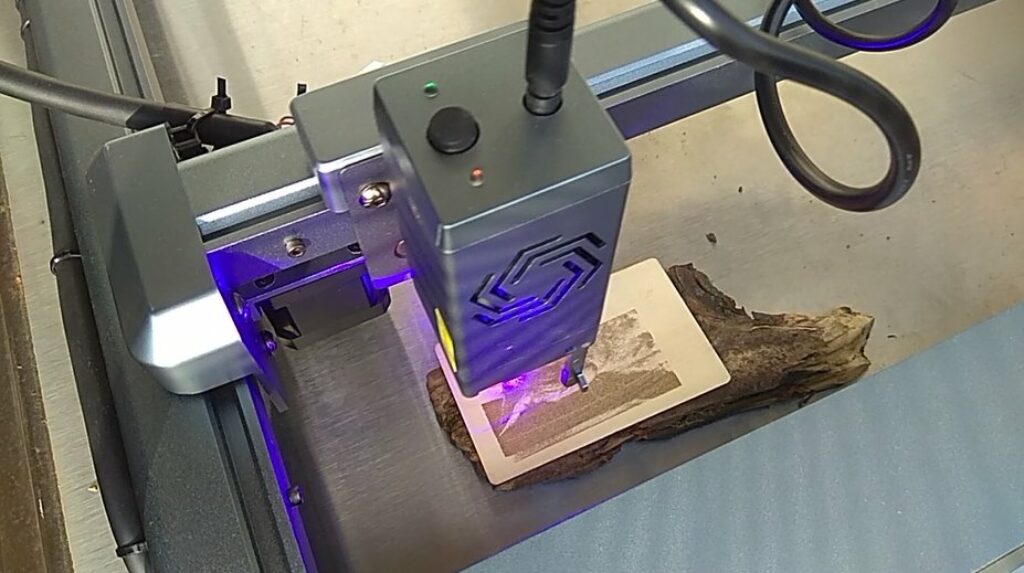

graveur en action
pendant la gravure

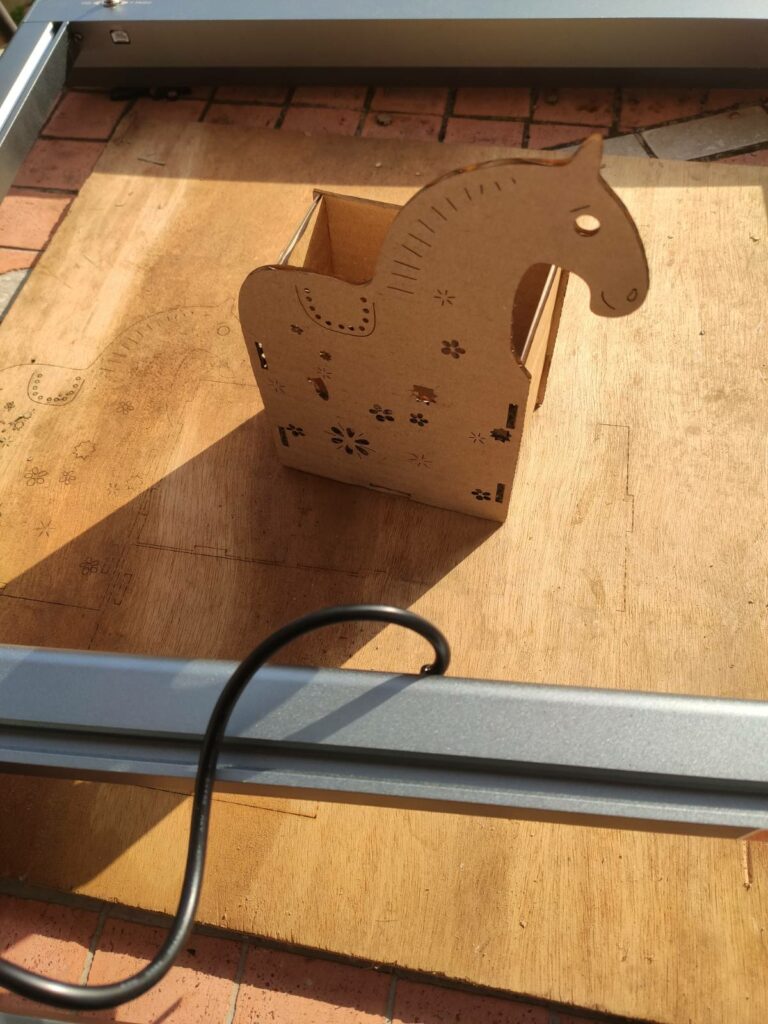

boite a crayon
une boite à crayon en carton avec un modele récuperé sur internet

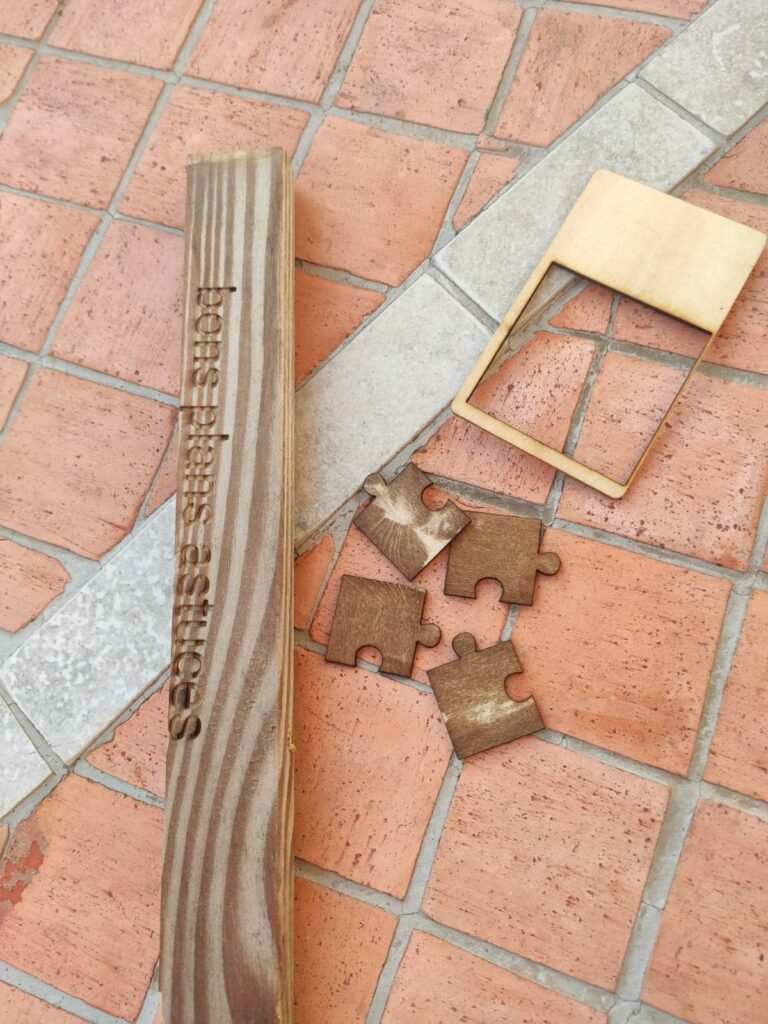

image viber 2023 02 20 12 58 50 117
puzzles et autres…

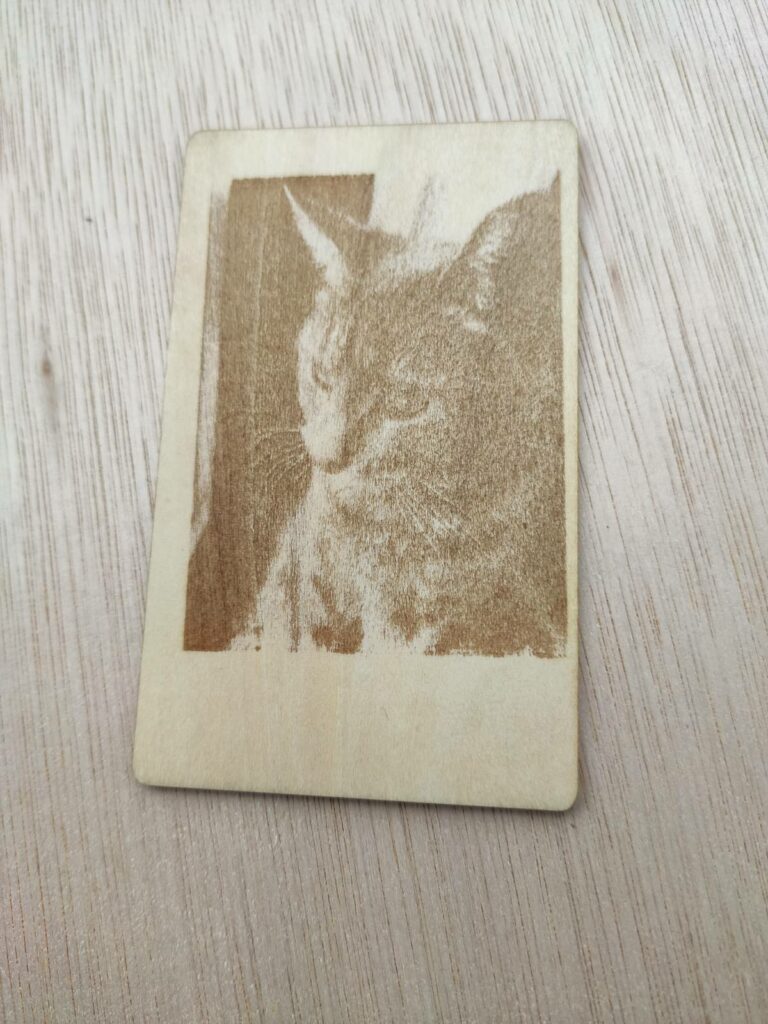

gravureimage
une photo gravée dans du balsa

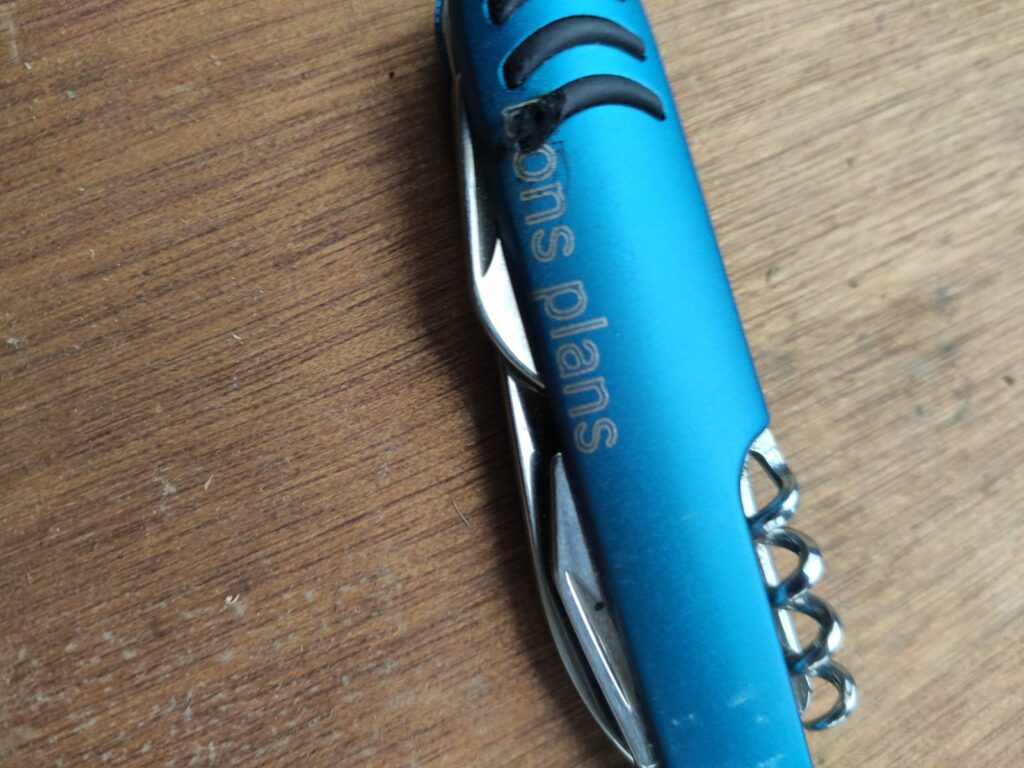

gravure metal
une tentative de gravure sur metal ( pas bien cadrée) . Plus que du gravage , il semble que cela soit du marquage , l’opération a marqué en enlevant la couche de peinture qui se trouvait à la surface.

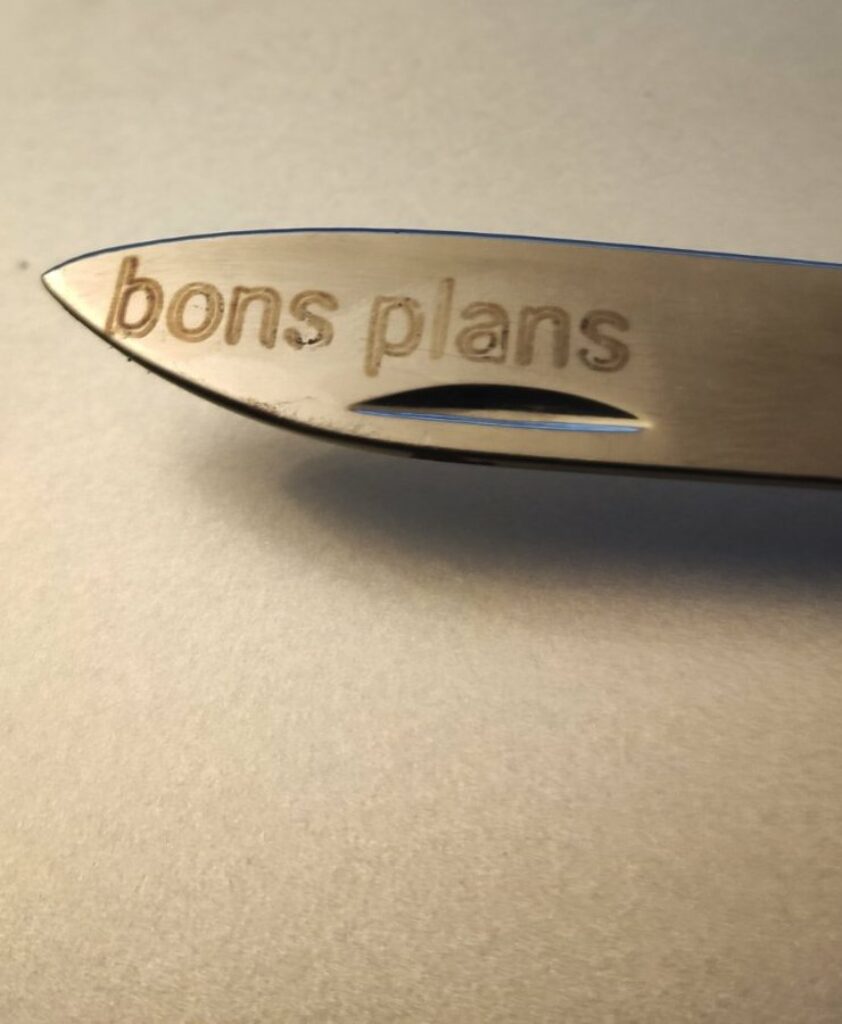

gravurecouteau 2
un autre test sur une lame de couteau (j’avais recouvert la lame d’adhesif opaque avant de lancer l’opération ) . La lame semble donc marquée mais peut etre pas de façon definitive. Quand on passe le doigt on ne sent pas de relief .

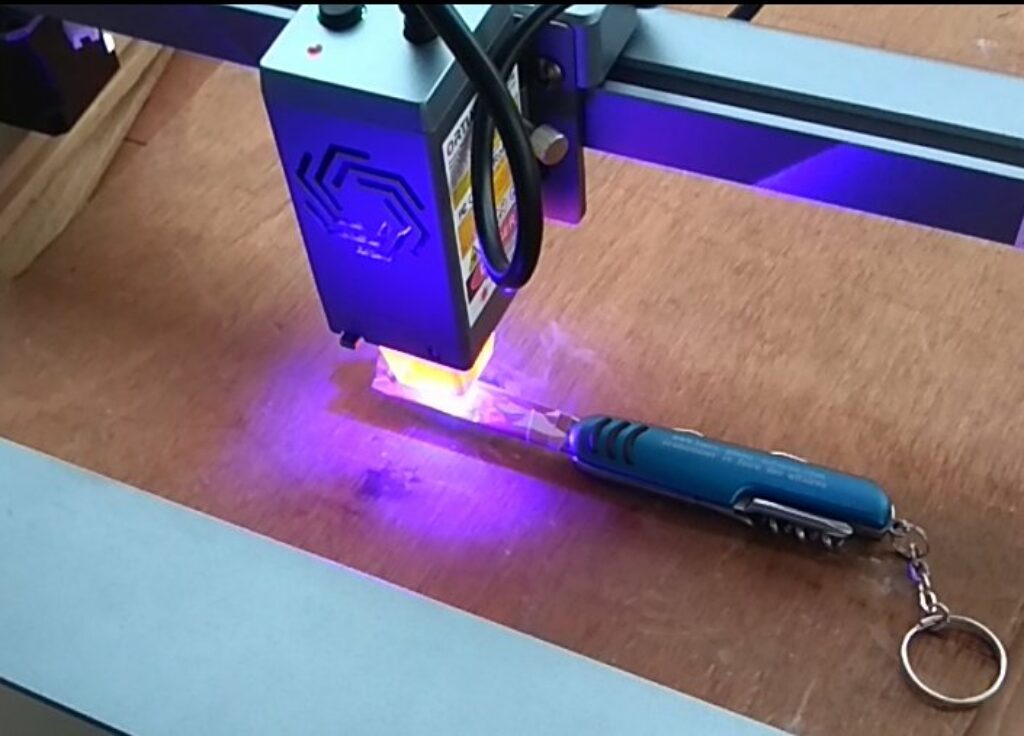

gravage lame
gravage de la lame

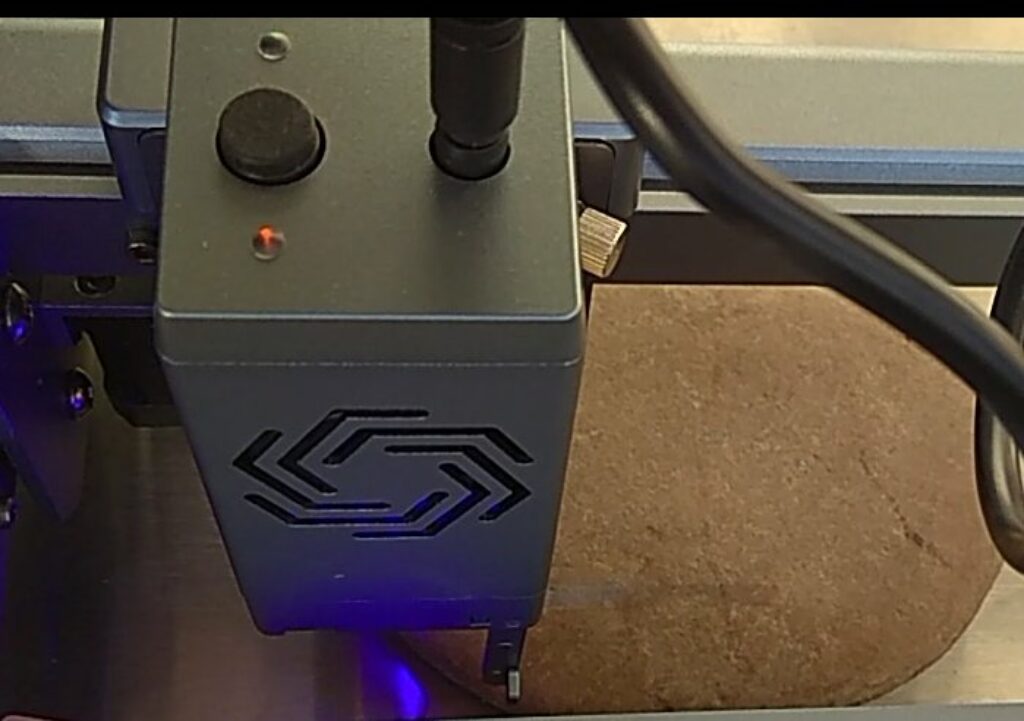

gravage cailloux
gravage sur un cailloux

Ce qui est sympa avec la gravure , c’est qu’on peut facilement utiliser des images bipmap que l’on trouve sur internet.. J’ai par exemple récuperer une image de Wednesday/Mercredi de la Famille Adams , que j’ai gravé facilement ..

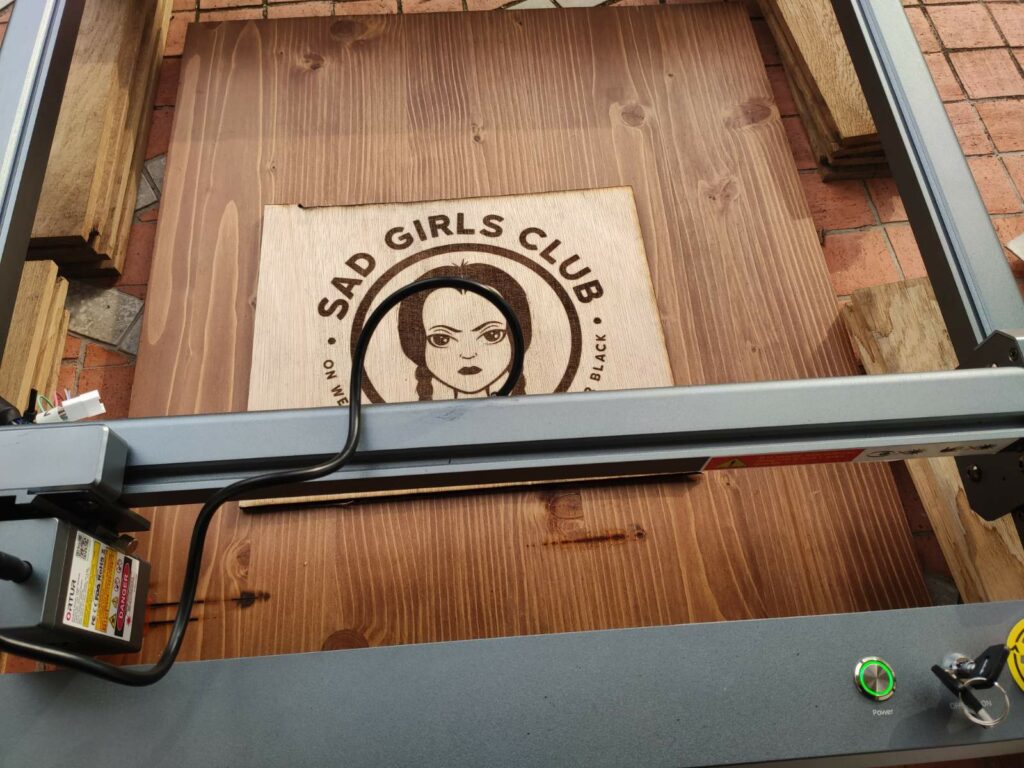

gravure mercredi
les bords sont mal coupés car mon panneau etait decalé et il a fallu que je le fasse en deux temps et j’avais mal repositionné la planche.. mais sinon le resultat est sympa

On peut donc bien souvent dans un premier temps se contenter de récuperer et d’utiliser des fichiers tout prets , ce qui permet déjà de faire pas mal de choses ..

Il faut aussi avoir les bons matériaux pour faire les travaux .. j’ai fait l’erreur d’acheter un panneau de bois hdf au lieu de mdf et donc c’est bien plus difficile à couper .

Les accessoires de l’ORTUR MASTER 3

.
Ortur propose pas mal d’accessoires pour son graveur : les pieds notamment qui permettront de surrelever l’appareil ( https://www.geekbuying.com/item/ORTUR-FFT1-0-Foldable-Feet-518093.html ) , l’accessoire permettant de graver des appareils cylindrique ou rond ( https://www.geekbuying.com/item/ORTUR-YRR2-0-Y-axis-Rotary-Roller-518568.html ) , une plateforme de gravage – nid d’abeille – à placer dessous ( https://www.geekbuying.com/item/ORTUR-LEP1-0-Laser-Engraving-Platform-516885.html ) , la pompe pour aspirer la poussiere ( https://www.geekbuying.com/item/ORTUR-Air-Pump-1-0-EU-Plug-517867.html ) , l’accessoire permettant de doubler la surface de travail du lasermax3 ( https://www.geekbuying.com/item/ORTUR-ETK2-0-Extension-Kit-for-Laser-Master-3-518094.html )

Bilan concernant l’ORTUR LASERMASTER 3

Le graveur Lasermaster3 semble donc etre un appareil interessant qui doit pouvoir permettre de créer pas mal de choses ..
Comme c’est le premier appareil de ce genre que j’ai entre les mains je ne peux donc pas le comparer par rapport à d’autres graveur ..
Mais j’ai trouvé tres pratique le fait qu’il propose une connexion wifi , on peut donc le piloter à distance depuis une autre piece avec son ordinateur , son smartphone . Et pas forcement etre à coté avec son ordinateur. Dans ce cas là il peut etre pratique d’installer une caméra pour voir la surface de travail sans avoir besoin de se déplacer et pour s’assurer que tout se passe bien.
L’application LaserExplorer pour smartphone est tres intéressante pour pourra meme suffire pour de nombreux usages .
La large gamme d’accessoires optionnels disponibles permet en plus d’ouvrir de nombreuses autres possibilités ( gravure cylindrique , plus grande surface de travail )
On apprecie aussi le fait qu’il propose plusieurs élements de securité ( interrupteur à clé , bouton d’arret d’urgence , mais aussi arret en cas d’inclinaison , limitation de la durée d’exposition ).

Positif
  • Wifi
  • Grande surface de travail extensible en option
  • Sécurisé avec verrouillage à clé , bouton d’arret d’urgence , arret en cas d’inclinaison , de trop longue exposition au meme endroit ..
  • Simple à utiliser et à mettre en service
  • Nombreux accessoires en option disponible et notamment celui pour graver les objets ronds , ou encore pour étendre la surface de travail
Négatif
  • Assez bas , il faut le surrélever pour travailler facilement (ou alors acquérir les pieds optionnels mais qui sont chers)
